C’est vrai que ce n’est pas toujours facile de s’y retrouver dans le monde du jeu de direction. Il existe plusieurs diamètres, plusieurs types de jeu de direction et plusieurs types de montage. En réalité, il suffit d’observer et mesurer 4 points pour trouver un jeu adapté ! Facile non ?
Le pied à coulisse est indispensable !
Vous avez besoin de deux choses pour trouver un jeu adapté à votre deux roues : un bon sens de l’observation et un pied à coulisse ! En effet, le pied à coulisse est tout simplement indispensable pour prendre toutes les mesures.
1. Quel type de jeu de direction pour votre vélo ?
On retrouve deux familles de jeux de direction dans le monde du vélo : le jeu à visser et le jeu aheadset. Il suffit d’observer son vélo pour connaitre son type de jeu de direction !
| Jeu de direction à visser (ou fileté) | Jeu de direction aheadset | |||
|---|---|---|---|---|
| Jeu compatible avec une potence à plongeur uniquement | Potence se fixant sur le pivot et se serrant par pincement, équipée de deux vis de maintien latérales et d’une vis sur le dessus | |||
| Pivot de fourche fileté | Pivot de fourche lisse | |||
| Réglage par un système d’écrou et de contre-écrou positionné au-dessus de la cuvette supérieure | Réglage du jeu grâce à une vis située au-dessus de la potence, par pression des cuvettes |

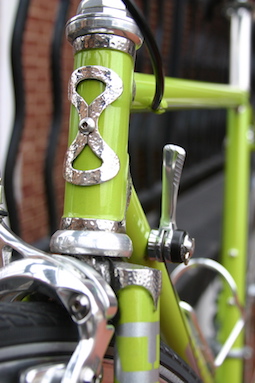

Crédit photo : flickr : MS-R /Michael S-R
>> A LIRE AUSSI : Différencier un jeu à visser d’un jeu aheadset
2. Quel type de montage des cuvettes et des roulements ?

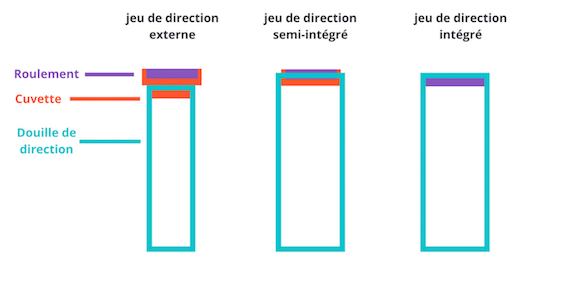

Dans le monde du vélo, les jeux de direction ont évolué. Le type de montage des cuvettes et des roulements aussi ! On distingue ainsi aujourd’hui 3 types de montage.
| Jeu de direction externe | Jeu de direction semi-intégré | Jeu de direction intégré | ||
|---|---|---|---|---|
| Cuvettes et roulements à l’extérieur de la douille de direction | Cuvettes et roulements à l’intérieur de la douille de direction | Pas de cuvettes et roulements logés dans le cadre directement |
Bon à savoir : si votre vélo est relativement récent, vérifiez bien le haut et le bas du jeu de direction ! Un même vélo peut avoir deux types de montage sur un jeu.
>> A LIRE AUSSI : Trois types de jeux de direction dans le monde du vélo
3. Quel diamètre du pivot de fourche ?
Prenez votre pied à coulisse et mesurez le diamètre du pivot de fourche (diamètre externe) pour trouver un jeu adapté.
| Diamètres standard de pivot de fourche vélo | ||||
|---|---|---|---|---|
| En pouces | En millimètres | |||
| 1″ | 25.4 mm | |||
| 1″1/8 | 28.6 mm | |||
| 1″1/4 | 31.8 mm | |||
| 1″1/2 ou 1.5″ | 38.1 mm |
Crédit photo : flickr : luckywhitegirl
Bon à savoir : il existe des pivots de fourche coniques ou tapered. C’est-à-dire que le pivot et la douille de direction ont une forme conique. Si c’est le cas, mesurez donc le diamètre du pivot de fourche en haut et en bas.
4. Quel diamètre de douille de direction ?
Dernière mesure à prendre : le diamètre de la douille de direction du cadre ! Mesurez le diamètre interne de la douille de direction (là où viennent se placer les cuvettes et les roulements), en haut et en bas si la douille est conique.
| Diamètres standard de douille de direction de vélo | ||||
|---|---|---|---|---|
| 30 mm | ||||
| 33.8 mm | ||||
| 36.8 mm | ||||
| 49.6 mm | ||||
| 41.4 mm | ||||
| 44 mm | ||||
| 55.9 mm |

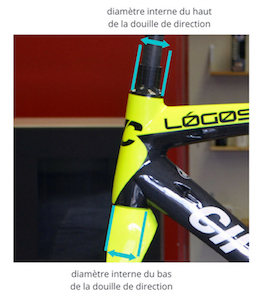

Mesure du diamètre interne de la douille en haut et en bas
Il existe des diamètres allant du simple au double, car certains cadres accueillent les cuvettes et les roulements à l’extérieur du cadre, d’autres à l’intérieur (jeu de direction externe, jeu de direction intégré).
La norme SHIS : Standardized Headset Identification System
Bon, vous l’avez compris, c’est compliqué dans le monde du jeu de direction de vélo ! Heureusement, il existe depuis quelques années une norme pour se repérer plus facilement : la norme SHIS (Standardized Headset Identification System). C’est un système d’identification standardisé des jeux qui condense les informations précédentes dans une suite de lettres et de numéros.
| Standard SHIS | Un exemple : ZS44/28, 6 | |||
|---|---|---|---|---|
| 2 lettres pour le type de montage des cuvettes et roulements EC : External Cup, pour un jeu de direction externe ZS : Zero Stack, pour un jeu de direction semi-intégré IS : Integrated System, pour un jeu de direction intégré | Cuvettes semi-intégrées (ZS) | |||
| 1 nombre pour le diamètre de la douille de direction | 44 mm | |||
| 1 nombre pour le diamètre du pivot de fourche | 28,6 mm |
Exemple : jeu de direction Aheadset semi-intégré 1 1/8
Pour un jeu de direction conique, il faut connaitre le SHIS du haut et du bas de votre jeu de direction ! Trouver un jeu de direction vélo adapté n’est finalement pas si difficile une fois qu’on connait le SHIS ! Pour être incollable, consultez la fiche-conseil sur le jeu de direction vélo.
