Le jeu de direction vélo est l’élément effectuant la jonction entre le tube de fourche et la douille de direction de cadre. On en retrouve 3 types sur le marché du vélo. Le jeu externe, le semi-intégré et le jeu intégré. C’est important de comprendre ces différents standards, notamment à l’heure de choisir un jeu de direction !

Trois types de jeu de direction dans le monde du vélo

La différence entre les trois types de jeux que l’on retrouve actuellement sur le marché réside dans le type de montage des cuvettes et roulements dans le cadre.

Jeu de direction vélo


CaractéristiquesJeu de direction externeJeu de direction semi-intégréJeu de direction intégré
Abréviation
(norme SHIS)
EC (External Cup)ZS (Zero Stack)IS (Integrated System)
DescriptionLes cuvettes sont externes au cadre et insérées en force dans la douille de direction. On les reconnait facilement : les cuvettes dépassent entièrement du cadre.Les cuvettes sont placées à l'intérieur du cadre, et non à l’extérieur. Elles sont également pressées dans la douille de direction du cadre.Ce type de jeu n’utilise pas de cuvettes. Les roulements sont placés dans des logements usinés directement dans le cadre. Le montage du jeu de direction est plus facile, puisqu’il n’y a pas de cuvettes à insérer.
Points forts- rigide
- économique
- rigide (car douille de direction plus importante)
- épuré
- gain de poids
- ne nécessite pas de presse-cuvettes
Points faibles- poids- pas de cuvettes, donc contraintes du roulement directement sur le cadre

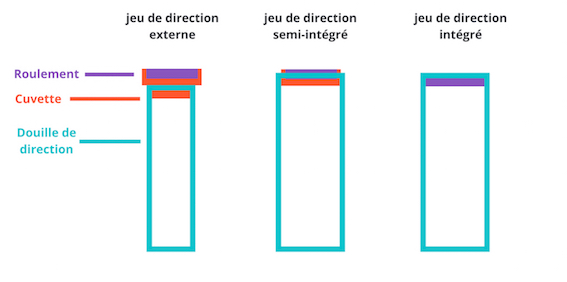

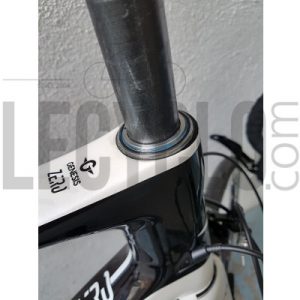

Différences entre les trois jeux de direction possibles

Partie haute et partie basse : deux types possibles ?

Il est possible de rencontrer sur certains vélos deux types de montage de jeu de direction vélo : la partie haute et la partie basse de la douille de cadre utilisant des standards différents (ex : cuvette semi-intégrée pour le bas du jeu de direction, cuvette externe pour le haut du jeu). Cela peut être notamment le cas sur des cadres et fourches coniques dont le diamètre de la partie haute de la douille de direction diffère de la partie basse, afin notamment d’accroître la rigidité.

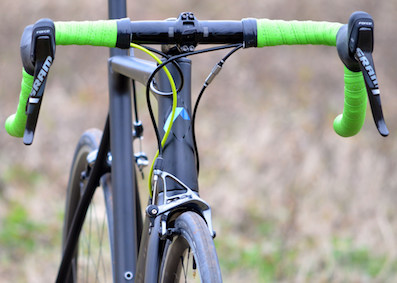

Deux types de montage de jeu

Crédit photo : Flickr : Glory Cycles

>> A LIRE AUSSI : Différencier un jeu de direction à visser d’un jeu aheadset

La norme SHIS pour simplifier l’identification

La norme SHIS a été développée pour simplifier l’identification des différents types de jeu. Elle est constituée de :
– 2 lettres pour le type de montage des cuvettes et roulements (EC : External Cup/ZS : Zero Stack / IS  : Integrated System)
– 1 nombre correspondant au diamètre de la douille de direction
– 1 nombre correspondant au diamètre du pivot de fourche

Prenons un exemple. Un jeu de direction Aheadset semi-intégré 1 1/8 dont le SHIS est ZS44/28,6 correspond à :
– type de cuvettes : semi-intégrées (ZS)
– diamètre de la douille de direction : 44 mm
– diamètre du pivot de fourche : 28,6 mm

Quel que soit le type de jeu, gardez en tête que le cadre, la fourche et le jeu de direction vélo doivent être obligatoirement compatibles !
