Démontage et montage des cuvettes de jeu de direction : nos conseils

Vous avez envie de mettre les mains à la pâte et de remplacer votre jeu de direction vélo ? Voici nos conseils pour démonter et monter des cuvettes de jeu de direction sur un vélo, avec les outils spécifiques ou avec un système D !

1. Démontez le jeu de direction de votre vélo

Avant de démonter les cuvettes de jeu de direction, il est bien entendu nécessaire de démonter le jeu de direction.

Démonter un jeu de direction aheadset :

• enlevez la roue avant de votre vélo
• desserrez les vis latérales de la potence
• dévissez la vis de réglage située sur le dessus de la potence et enlevez là
• retirez la coupelle également
• ôtez la potence et maintenez la fourche pour ne pas qu’elle tombe (attention à ne pas forcer sur les gaines)
• retirez les entretoises, le cône supérieur et la bague de serrage (tout ce qui est situé au-dessus du roulement supérieur)
• enlevez la fourche du vélo (attention : ne perdez pas vos billes, elles peuvent s’échapper lors du démontage)
• retirez maintenant le roulement supérieur de la cuvette
• sortez ensuite le roulement inférieur qui doit être resté sur le pivot de fourche (ou dans la cuvette inférieure)

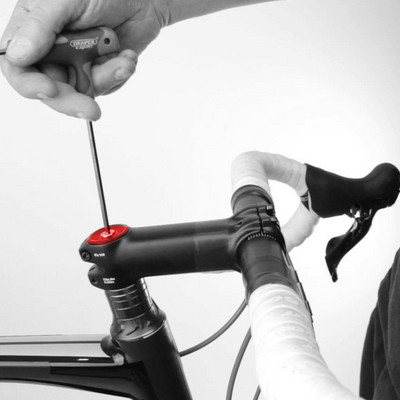

Enlever le jeu de direction aheadset d'un vélo

Démonter un jeu de direction à visser :

• dévissez et retirez le contre-écrou en utilisant une clé jeu de direction
• enlevez la potence à plongeur
• dévissez de quelques tours la vis de serrage située sur le dessus de la potence, puis, enfoncez là avec un petit coup de marteau afin de faire descendre le plongeur
• retirez maintenant la potence à plongeur
• démontez la roue avant
• sortez la rondelle antifriction et le cône de réglage sans oublier de maintenir la fourche en place
• ôtez la fourche sans perdre de billes
• sortez le roulement supérieur qui doit être dans la cuvette
• retirez le roulement inférieur qui doit être resté sur le pivot de fourche (ou dans la cuvette inférieure)

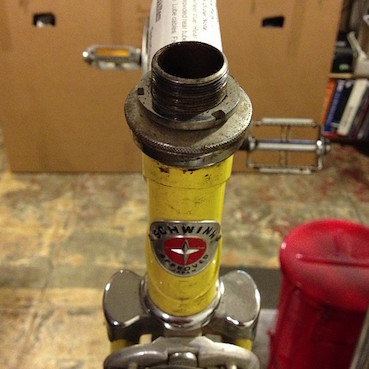

Enlever les cuvettes de jeu de direction à visser
Crédit photo : flickr.com : Umberto Brayj

À lire : Différences entre jeux de direction ahead et à visser

2. Comment démonter les cuvettes de jeu de direction vélo ?

Sur la plupart des vélos, les cuvettes de jeu de direction (externes ou semi-intégrées) sont entrées en force à l’intérieur de la douille de direction. Pour les sortir, il est donc nécessaire de forcer aussi !

Avec un démonte-cuvettes

Le démonte-cuvettes (ou extracteur de cuvettes) est un outil simple qui permet d’appuyer avec la même force sur le tour de la cuvette depuis l’intérieur du cadre. L’objectif est d’extraire facilement les cuvettes sans abimer le cadre ou les cuvettes elles-mêmes.

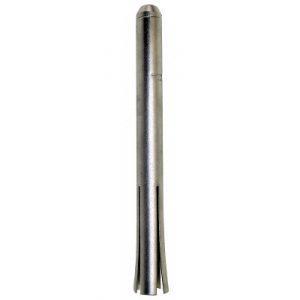

Extracteur de cuvettes

• Placez le démonte-cuvettes à l’intérieur de la douille de direction. Les griffes viennent se positionner en butée contre la cuvette du côté opposé. C’est-à-dire : vous insérez le démonte-cuvettes du haut vers le bas pour sortir la cuvette inférieure.
• Donnez des coups secs avec un maillet ou marteau à l’extrémité du démonte-cuvettes pour procéder au démontage. La cuvette doit sortir après quelques coups.
• Effectuez la même opération sur l’autre cuvette.

Sans démonte-cuvettes (système D)

Pour les mécanos amateurs qui souhaitent démonter exceptionnellement les cuvettes de votre vélo, il existe une solution « système D ». Attention, il vous faut redoubler de vigilance pour ne rien abimer si vous optez pour cette solution !

▪ Positionnez un chasse-goupille long à utiliser comme démonte cuvettes. Le problème est que vous ne pouvez pas taper sur tout le tour de la cuvette en même temps.
▪ Vous tapez donc sur le bord de la cuvette et tout le tour, pour faire sortir cette dernière vers l’extérieur.
▪ Il ne vous reste plus qu’à effectuer à la même opération sur l’autre cuvette.

Jeu de direction vélo

Crédit : JRG

3. Et comment on remonte des cuvettes sur un vélo ?

Montage avec un presse-cuvettes

Pour monter les cuvettes de jeu de direction, le plus simple le plus sûr, c’est utiliser un presse-cuvettes. Il permet d’insérer les nouvelles cuvettes bien droites dans la douille du cadre en toute facilité. Par contre, cet outillage vélo est onéreux, donc réservé aux pros ou aux passionnés de mécanique vélo. Placez les cuvettes de par et d’autres du presse-cuvettes sur le vélo, puis assemblez maintenant le presse-cuvettes dans la douille. C’est en serrant que les cuvettes entrent dans la douille de direction

Montage sans presse-cuvettes (système D)

Monter des cuvettes sans presse-cuvettes, c’est possible, mais c’est une opération qui reste délicate.

• Placez le cadre sur un établi en bois. La partie inférieure de la douille de direction doit être posée à plat.
• Positionnez un chiffon épais entre le cadre et le bois afin de ne pas endommager la douille
• Placez la cuvette supérieure.
• Mettez une cale en bois sur la cuvette, et tapez doucement avec un marteau ou un maillet. Veillez à frapper tout au tour de la cuvette. Très important : n’insérez pas la cuvette de travers ! Une cuvette bien en place est une cuvette en butée contre la douille de direction.
• Retournez maintenant le cadre, et effectuez la même opération pour l’autre cuvette.

Pour en savoir plus sur le monde du jeu de direction, consultez la fiche-conseil le jeu de direction vélo sous toutes ses formes !
