Comment changer la manivelle de pédalier d’un vélo ?

Bien entretenir son vélo est primordial pour garantir une longue vie à son deux-roues. Il faut donc régulièrement ausculter sa monture et déterminer les pièces à réparer ou à changer. Pour cela quelques astuces et conseils sont à suivre et aujourd’hui nous nous attardons sur comment changer la manivelle de pédalier vélo.

Avant de se lancer dans cette entretien, il vous faut déterminer le type de votre pédalier. Il en existe deux sortes, à axe carré et à clavette. Et pour chacun d’eux la manipulation est différente.

Mon pédalier vélo a un axe carré

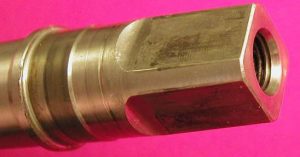

Image d'un pédalier vélo à axe carré


Pour un pédalier à axe carré, le remplacement est assez simple :

  • Démonter le cache en bout d’axe
  • Retirer la vis qui fixe la manivelle à l’axe du pédalier
  • Extraire la manivelle à l’aide d’un extracteur de manivelle
  • Remonter l’ensemble avec la nouvelle manivelle



Mon pédalier est à clavette

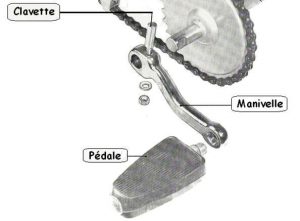

Pedalier de velo à clavette et manivelle de pédalier

Dans ce cas, l’entretien demande un peu plus de minutie et d’observation. Ici, les manivelles de pédales sont fixées à l’axe grâce à une tige filetée d’un seul côté. Celle-ci traverse la pédale pour bloquer l’axe du pédalier. La base de la manivelle dispose d’un petit écrou de 10 ou 12 mm. L’axe du pédalier a donc une échancrure pour permettre à la tige de traverser la manivelle bloquant ainsi les deux pièces ensemble.

>> A LIRE AUSSI : Comment tarauder les manivelles de pédalier ?

Pour changer la manivelle de pédalier

Pour enlever et changer la manivelle, il faut donc suivre quelques étapes en faisant attention à ne pas abîmer les pièces :

  • Dévisser l’écrou jusqu’au bord de la tige filetée
  • Protéger l’écrou avec une pièce de métal et donner un coup sec avec un marteau pour faire glisser la tige hors de la pédale
  • Si la tige reste malgré tout bloquée à l’intérieur, dévisser un peu plus l’écrou et retaper une seconde fois
  • Une fois la tige sortie, tirer sur la pédale pour l’enlever ; on peut utiliser un arrache manivelle pour effectuer cela
  • Pour remonter les nouvelles pièces, faire la manipulation en sens inverse

Voila votre manivelle et votre pédalier sont comme neufs, vous pouvez repartir en bala21de sur votre vélo.

Source :

Article rédigé le 13 novembre 2013 et revu le 21 mars 2018.

Partager

5 comments

  1. bonjour mon pour chenger mes manivelles j’ai une question mon « carré » est droit alors que sur les manivelles en vente il est incliné dois je changer les 2 manivelles pour etre en version carré incliné ? est possible ?
    merci

    1. Bonjour Patrick,

      En principe, le carré est standard et convient pour tout boîtier carré. Cela devrait donc convenir. Pour vous aider, voici une vidéo du montage d’une manivelle carrée.

      Bonne journée !

  2. je cherche un axe 68mm entre chemin de roulement et de 130 ou 135 mm de long…

    1. Bonjour,

      Nous avons plusieurs type de boitier de pédalier que nous vous invitons à découvrir sur le lien suivant :
      https://www.lecyclo.com/collections/demonte-boitier-pedalier

      Si vous ne trouvez pas ce que vous chercher sur notre site vous pouvez toujours nous contacter par e-mail à l’adresse suivante : contact@lecyclo.com
      Nous essaierons de trouver votre pièce si cela est possible.

      Nous restons à votre disposition pour tout complément d’information,
      Cordialement,
      Lecyclo.com

    2. Bonjour,

      Nous avons plusieurs type de boitier de pédalier que nous vous invitons à découvrir sur le lien suivant :
      https://www.lecyclo.com/collections/boitier-pedalier

      Si vous ne trouvez pas ce que vous chercher sur notre site vous pouvez toujours nous contacter par e-mail à l’adresse suivante : contact@lecyclo.com
      Nous essaierons de trouver votre pièce si cela est possible.

      Nous restons à votre disposition pour tout complément d’information,
      Cordialement,
      Lecyclo.com
